一起來看變電站泵房控制系統的工作原理及功能

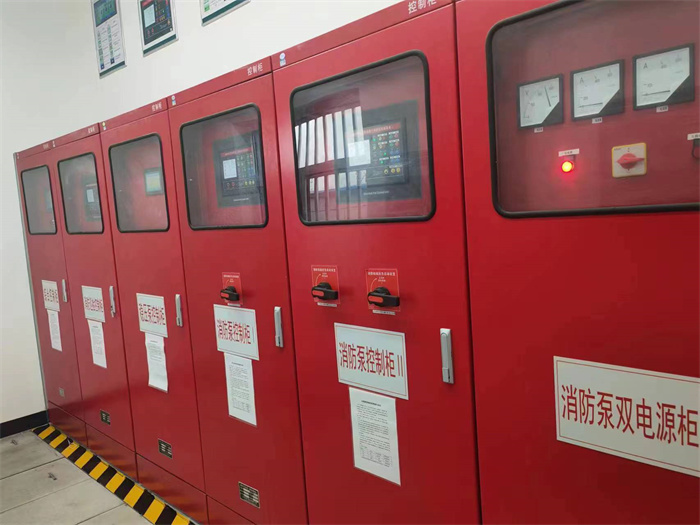

變電站消防蓄水給水集中智能控制系統共設置5面柜。其中，消防相關屏柜4面，包括:雙電源切換柜、消防泵控制柜、巡檢柜、穩壓泵控制柜;非消防相關屏柜1面，包括:泵房綜合控制柜。

控制系統工作原理及功能提示:

1)消防電源:消防控制系統引接兩路獨立的站用電源，經雙電源切換后， 通過柜項交流電源母線為所有消防相關設備供電;水泵房控制柜室消肪模塊箱電源取自雙電源切換柜內配置的DC 24V電源。

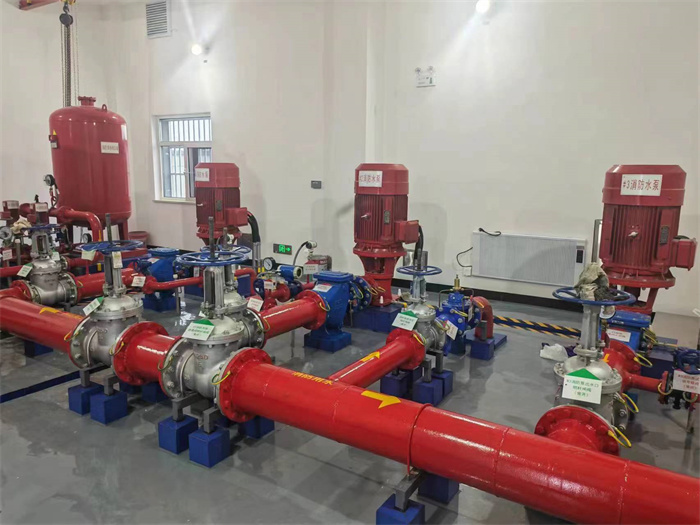

2)消防泵控制柜實現如下功能: 2臺消防泵互為備用;當出水管壓力降低至0.380MPa時，啟動1臺消防泵，同時將消防泵緊急運行信號

3)穩壓泵控制柜實現如下功能: 2臺穩壓泵互為備用;當出水管壓力降低至0.410MPa時，穩壓泵自動投入;當出水管壓力升高至

0. 480MPa并維持60s后，穩壓泵自動停止;消防泵啟動后，穩壓泵自動停止，直到消防泵停止運轉，需手動恢復穩壓泵控制功能。

4)機械應急啟泵功能設置于消防水泵控制柜，緊急情況下，現場操作人員可以通過機械應急啟動裝置緊急啟動任意一臺消防泵在控制柜內臨

的控制線路發生故障時，有管理權限的人員在緊急時啟動消防水泵。機械應急啟動時，消防水泵在報警后5min內正常工作。

5)巡檢柜可以實現消防泵的低頻巡檢功能。

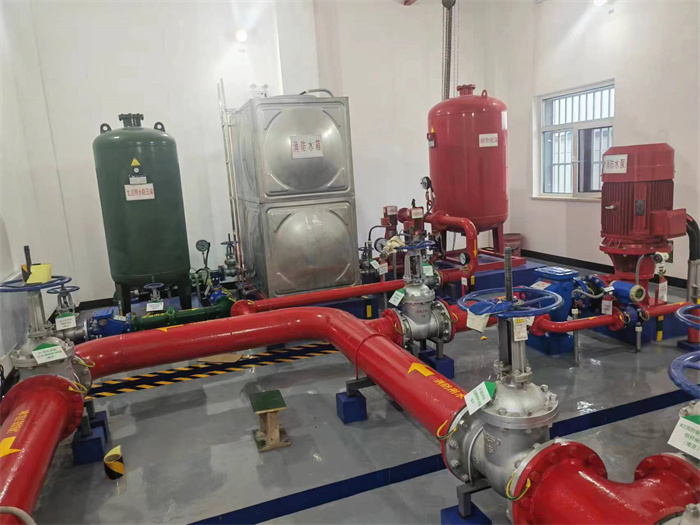

6)泵房綜合控制柜安裝“變電站消防蓄水給水智能控制裝置”實現如下功能: 1.實現消防蓄水池及消防水箱水位監控，以及將實時水位信號

上傳監控后臺。2.實現站內水工輔控設備的監控。3.實現受控設備的參數設置及檢測。4實現系統動態工況及數據的采集和顯示及數據的記

錄存儲。包括發生的事件、故障等信息，存儲系統信息和數據不低于360天?？刂菩钏y保證蓄水池的水量，當水池波位低于-1.725米時，

發出信號開啟電動球閥，實現消防水池自動補水;當水池液位高于- 1.675米時，發出信號關閉電動球閥。當水池液位高于-1.65米時，報

警信號傳至有人值守的場所。水池水位低于-1.75米時，報警信號傳至有人值守的場所。當水池液位低于-4.20米時，報警信號傳至有人值

守的場所，如不能及時補水，應手動停止消防泵。集水池排污泵采用自動耦合式安裝， 當集水池波位高于-3 80米時，自動啟動潛水排污

泵-1,當集水池液位低于-4.3米時，自動停止潛水排污泵-1。 當集水池液位高于_ 1.60米時，自動啟動潛水梓污泵-2,當集水池液位低于-4. 12米時，自動停止潛水排污泵-2。并將相關報警信號傳至監控后臺。
