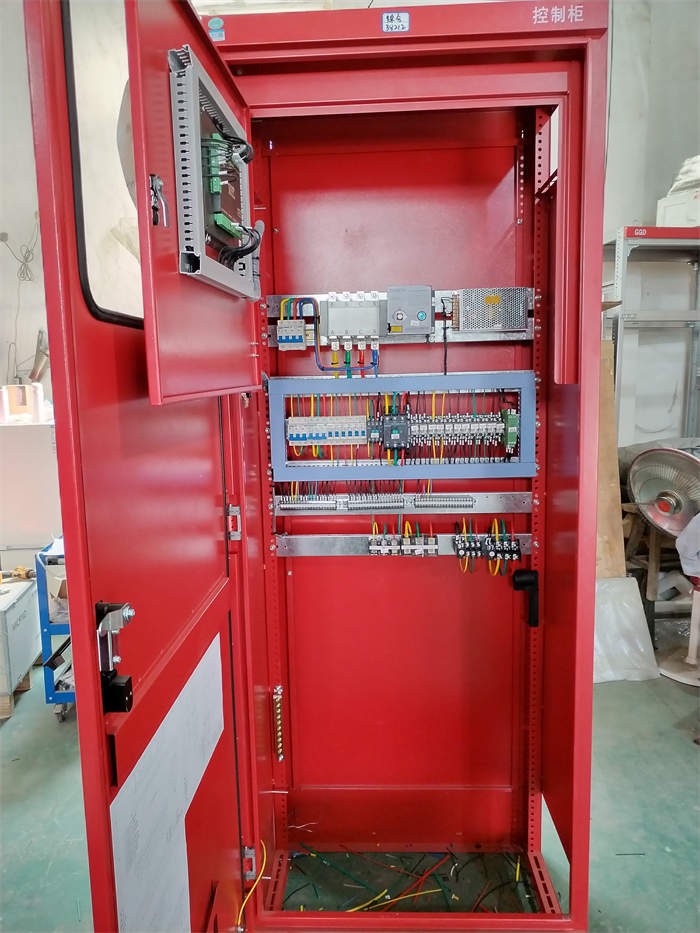

LSK-XFKZ泵房綜合控制柜

1、消防泵控制設備采用控制器控制方式，手動控制優先，自動控制時消防信號自動起泵。設計靈活且可靠。2.系統具有手動和自動功能。自動時，自動指示燈點亮，當消防信號到達，自動啟動一臺水泵；手動時，手動運行指示燈點亮，可手動啟停所要啟動的水泵。3.系統具有故障切換功能。當一臺水泵出現過載時，另一臺水泵會(huì )投入運行，此時黃色故障指示燈點亮且故障聲警蜂鳴器報警。

消防泵組控制系統由微機程序和電路控制，電控箱將控制裝置的全部工作狀態，并通過“檢查控制系統”對整個裝置進行檢查，一旦發生故障將發出聲光報警信號。 投標人所供裝置應有兩種工作狀態，即自檢和緊急情況。

電器的一般規定

a. 塑殼斷路器

塑殼斷路器應按IEC898標準設計制造，額定電壓應不小于440V，額定短路電流不小于35kA，具有短路瞬時，過載延時及接地故障保護。保護倍數10～14。 塑殼斷路器采用手動操作并帶負荷熱過載及短路瞬時脫扣器，特殊要求時可設計成遙控分勵脫扣器，帶附件及輔助設備。 b. 微型斷路器

微型斷路器應按IEC 898標準設計制造，額定電壓不小于440V，額定開斷電流應不小于10kA，機械壽命不小于20000次，具有短路瞬時、過載延時保護。 c. 接觸器

接觸器為戶內使用的空氣開斷型電磁機械開關，應符合下列標準： IEC947-4-1 低壓開關及控制設備

IEC158-3 低壓控制設備部分：接觸器

IE45 用字母數字符號識別電氣接線端子和接線標記統一通用原則 所有接觸器應能在通電持續率為60%，且使用類別為AC3時，能不間斷或間斷地正常運行。接觸器額定操作電壓應不小于440V。 額定的操作電流應不小于啟動時的額定操作電流。

接觸器采用積木式結構，應易于調換線圈及觸頭。接觸器的試驗位置應為常開，且在任意的安裝位置均可正常操作，所有端子從正面連接。 d. 熱繼電器

熱繼電器應滿足IEC947-4-1有關條款的要求。

投標人應提供時間電流特性曲線。曲線公差應不超過±10%。 熱繼電器的整定電流范圍宜包含電動機的額定電流。 e. 電動機啟動方式

當電動機功率<55kW時，采用直接啟動；當電動機功率≥55kW時，采用軟啟動。均采用一拖一形式。

直接啟動裝置

電動機啟動裝置應符合IEC947-4-1要求，額定操作電壓應不小于交流440V，額定操作電流應不小于電動機滿載運行時的電流。

短路保護裝置應滿足IEC有關條款的要求，確保能承受的短路電流不小于規定值，并能確保電動機回路大啟動電流。

啟動器應能滿足自動及手動操作要求，額定控制電源電壓應等于交流系統額定電壓，控制回路為交流系統時，額定控制回路電壓為220V。 啟動裝置應包括、但不限于下列元件： 一只塑殼斷路器 一只接觸器 一只熱繼電器 一付開停按鈕 一只緊急停車按鈕 一只控制繼電器

一只遠距離自動控制--手動轉換開關 一只運行指示燈 一只故障指示燈

泵運行參數顯示屏：應可以顯示水泵工作電流、水泵運行小時積累、開關泵次數記錄等參數。 綜合報警

控制部分

無論在手動、就地手動、遠程控制狀態下，均應提供(但不于此)水泵運行所必須的保護：電動機溫度保護，短路保護、過載保護等。 啟動裝置應依照IEC947-4-1進行操作試驗及絕緣試驗等定期試驗。啟動器應能滿足電動機在額定參數條件下時全壓?jiǎn)?dòng)，并能迅速有效地通斷回路。該裝置應具有電動機及饋出線的控制和保護功能，應同時滿足就地控制及遠距離操作的要求。

啟動器應包括、但不限于以下保護：短路保護、過負荷保護、水泵溫度保護等。

軟啟動裝置

該裝置應符合IEC947-4-1要求，額定操作電壓應不小于交流440V，額定操作電流應不小于電動機滿載運行時的電流。

該裝置額定控制電源電壓應等于交流系統額定電壓，控制回路為交流系統時，額定控制回路電壓為220V。

該裝置在應用過程中應能有效地減少對電網的沖擊和污染，保護負載，延長使用壽命。

該裝置應具有如下功能：

電動機軟啟動功能，啟動時間可調。 電動機軟停止功能，啟動時間可調。 初始電壓可調。 限流功能可調。

堵轉電流產生時，該裝置能在200ms內自動切斷，并發出故障信號。 該裝置應具備故障自我診斷和顯示、保護功能。 該裝置應包括、但不限于下列元件： 一只斷路器 一只接觸器 一只熱繼電器 一套軟啟動器 一付開停按鈕 一只緊急停車按鈕 一只控制繼電器

一只遠距離手動—自動控制—遙控轉換開關 一只運行指示燈（綠色） 一只故障指示燈（黃色）
